Оптический передатчик 10дБм, 19* - OT8610HQ TVBS
|
Ещё в Оптические передатчики 1310 нм:
LCT OT 1310-22 - оптический передатчик 13,4 dBm, TVBS Оптический передатчик 13дБм, 19* - OT8620HQ TVBS |
||||||||||

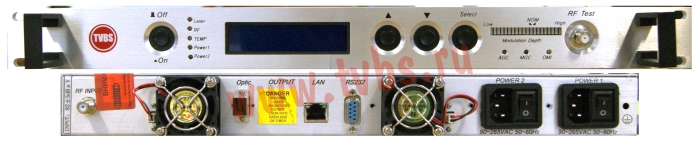

Описание Оптический передатчик 10дБм, 19* - OT8610HQ TVBS
Оптические передатчики серии OT86xxHQ TVBS обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel с оптической изоляцией и распределенной обратной связью, которые специально разработаны для многоканальных видео приложений. Оптические передатчики OT86xxHQ отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.
Автоматическая регулировка выходной мощности, в сочетании с функцией стабилизации температурного режима, которая реализуется с помощью термоэлектрического кулера, обеспечивает долгий срок службы лазера и максимальную производительность устройства в целом
Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.
-
рабочий частотный диапазон 45-862 МГц;
- установка в 19” стойку (шасси не требуется), 1U;
- используется высококачественный DFB-лазер ORTEL;
- выходная мощность: 10 мВт [10 дБм];
-
высокое качество сигнала;
-
полностью автоматическое управление OMI (дисплей на передней панели);
- встроенная система предварительной компенсации искажений;
- система автоматической (AGC) и ручной (MGC) регулировок усиления ВЧ-сигнала;
- дублированный блок питания, время переключения ≤10 мс;
- удобное информационное меню для отображения основных рабочих параметров;
-
возможность дистанционного управления и мониторинга SNMP [опция] ;
-
наличие порта RS232 (обновление программного обеспечения);
-
cертификат соответствия по системе «Связь» ОС-5-ОТ-0442;
-
гарантия 1 год, послегарантийное обслуживание.
Технические характеристики
|
Параметр
|
Значение
|
Примечание
|
|
|
Характеристики оптической части
|
Длина волны, нм
|
1310±10
|
|
|
Выходная мощность, мВ
|
10 |
||
|
Тип лазера |
Ortel
высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов
|
|
|
|
Обратные потери, дБ
|
≥55
|
||
|
Оптический разъем
|
SC/APC, FC/APC, LC/APC
|
||
|
Характеристики ВЧ части
|
Рабочая полоса частот, МГц
|
45~862
|
|
|
Входной уровень в режиме АРУ / РРУ, дБмкВ
|
78 ... 88 / 75 ... 90
|
рекомендуемый для АРУ уровень 80 дБмкВ
|
|
| Глубина АРУ / ручной регулировки усиления, дБмкВ |
±8 |
||
|
Неравномерность АЧХ, дБ
|
≤±0.75
|
45~862 МГц
|
|
|
Возвратные потери, дБ
|
>16
|
||
|
Входное сопротивление, Ом
|
75
|
F-разъем |
|
|
Характеристики канала связи
|
Передающий канал
|
PAL-D/60 кан.
|
NTSC/80 кан.
|
|
CNR, дБ (10 км оптическая линия, 0 дБм на приемнике)
|
≥ 52
|
||
|
CTB, дБ
|
≥ 70
|
||
|
CSO, дБ
|
≥ 63
|
||
|
Общие характеристики
|
Сетевой интерфейсный порт
|
RJ-45, RS-232
|
Поддерживает I.E. и SNMP [опция]
|
|
Напряжение питания, В
|
90..265 (30..60)
|
220VAC (-48VDC)
|
|
|
Потребляемая мощность, Вт
|
≤ 50
|
При работе одного блока питания
|
|
|
Рабочая температура, °С
|
-5...+65
|
Температура регулируется автоматически
|
|
|
Температура хранения, °С
|
-40...+85
|
||
|
Относительная влажность
|
5% ~ 95%
|
||
|
Размеры, мм
|
483 x 360 x 44
|
535 x 470x 130 (в упаковке)
|
|
|
Вес, кг
|
5
|
7 (в упаковке)
|
|
