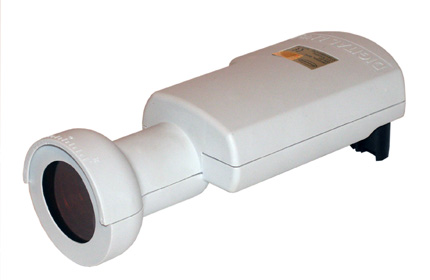

Invacom QDH-031 Quad

Карточка оборудования
Наименование:Invacom QDH-031 Quad
Производитель:Invacom (Англия)
Наличие:отсутствует
Рекомендованная
розничная цена:
8000руб. | оптовые цены
Ещё в Invacom:

Invacom (Англия) Invacom QDF-031 Quad под фланец С120, Invacom (Англия) Invacom QTF -031 Quatro под фланец С120, Invacom (Англия) Invacom QTH -031 Quatro

Описание Invacom QDH-031 Quad

Универсальный конвертор на четыре независимых выхода (Quad) Ку-диапазона c облучателем под офсетные антенны.

!!! На выходах конвертора, для защиты последующего оборудования, рекомендуется использовать грозозащиту SE-1K

Конверторы Invacom на данный момент одни из наиболее чувствительных и стабильных . Родиной создания этих конверторов является Англия.
Конвертеры характеризуются низким коэффициентом шума. Из-за того, что усиление сигнала конверторов Invacom выше на 10 dB, а характеристики осциллятора более высокие - поэтому уровень шума 0,3 dB. А это удалось достичь за счет использования новых методов в создании формы облучателя и волновода.
Малошумящий усилитель имеет наклон передаточной характеристики, позволяющий компенсировать потери сигнала в кабеле и снизить вероятность возникновения нелинейных искажений в приемнике. Коэффициент усиления в диапазоне ПЧ плавно изменяется от 50 до 60 дБ, неравномерность усиления не превышает +/-0,5 дБ.
Предусмотрена глубокая фильтрация выходных сигналов, направленная на подавление внутриполосных и внеполосных интермодуляционных составляющих.
Чтобы гарантировать надежность изоляции при температурных режимах, все конверторы Invacom проверяются несколько раз на разных стадиях сборки. Отличная изоляция позволяет принимать даже самые слабые сигналы при очень низком уровне помех. Конверторы поставляются в комплекте с герметизатором.

Основные технические характеристики
Входная частота
нижний диапазон
10,7 - 11,7 GHz
верхний диапазон
11,7 - 12,75 GHz
Частота на выходе
950 - 2150 MHz
Шум
0.3 dB
Усиление сигнала
50 - 60 dB
Погрешность усиления сигнала
полоса пропускания на 26 МГц
< ±0.5 dB typ
Частота гетеродина
нижний диапазон
9.75 GHz
верхний диапазон
10.6 GHz
Стабильность гетеродина
±1 MHz typ
Автопереключение поляризации
вертикальной
11,5V - 14V
горизонтальной
15,5V - 19V
Потребляемый ток при подключении к одному выходу (каждое дополнительное подключение)
  200 mA (+30mA)
Изоляция между горизонтальной и вертикальной поляризацией
>30 dBB
Количество разъемов
 4 х F-Type
Сопротивление
75 Ом
Температурный диапазон
-40 до +70
Крепление к антенне/ Внешний диаметр 40мм
