IDLP-QTL410-PREMU-OPN Inverto Quattro Premium PLL

Карточка оборудования

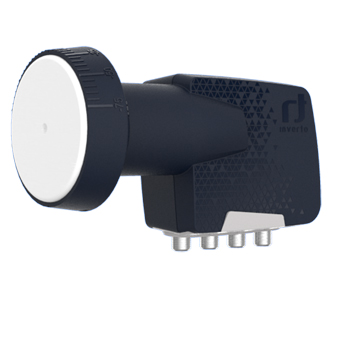

Наименование:IDLP-QTL410-PREMU-OPN Inverto Quattro Premium PLL
Производитель:Inverto
Наличие:в наличии
Рекомендованная
розничная цена:		6000руб. | оптовые цены
Ещё в Inverto:

Inverto IDLB-QUDFO2-OOPRO-OPP Inverto Quad Black Pro, Inverto IDLB-QUTL40-ULTRA-OPP Inverto Quattro Black Ultra, Inverto IDLB-QUTFO1-OOPRO-OPP Inverto Quattro Black Pro, Inverto IDLP-WDB401 PRO

Описание IDLP-QTL410-PREMU-OPN Inverto Quattro Premium PLL

Конвертер офсет IDLP-QTL410-PREMU-OPN Inverto Quattro Premium PLL - под мультисвитч

!!! На выходах конвертора, для защиты последующего оборудования, рекомендуется использовать грозозащиту SE-1K


https://www.inverto.tv/lnb/365/quattro-universal-40mm-pll-lnb





Technical specifications
Input frequency range 10.7 GHz ~ 12.75 GHz
Output frequency range
 950 MHz ~ 2150 MHz
Low band LO frequency
 9.75 GHz
High band LO frequency
 10.6 GHz
Noise figure
 0.2 dB typ. (0.7 dB max.)
LO frequency accuracy @ 25° C
 ±500 kHz max.
LO temperature drift ±1.0 MHz max.
LO phase noise @ 10 kHz
 -80 dBc/Hz max.
Conversion gain
 55 dB min.
Gain ripple (over 26 MHz bandwidth) ±0.6 dB
Gain variation (over full band) ±3 dB
Image rejection
 40 dB min.
3th order intermodulation - ICP3 10 dBm min.
1 dB compression point (@ output) 0 dBm min.
Cross polarization isolation 22 dB typ., 20 dB min.
Control signal Ca (V)
 11.0 V ~ 14.0 V
Control signal Cb (H)
 16.0 V ~ 20.0 V
Control signal Cc (band switching)
 22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp
Output VSWR
 2.5 : 1
In band spurious level -60 dBm max.
Current consumption
 240 mA max. @ 11 VDC ~ 20 VDC
Operating temperature
 -35 °C ~ +60 °C
Output impedance (LNB2)
 75 Ω
Output connector type
 F-type (female)
Dish F/D ratio 0.6
Weight 221 g
